우주선과 발사체가 지구 대기권을 벗어나 정상적으로 임무를 수행하기 위해서는 연료 시스템만큼이나 산화제 공급 시스템도 필수적입니다. 우주는 산소가 존재하지 않는 진공 상태이기 때문에, 추진을 위한 연소 반응을 위해 산화제를 반드시 실어야 합니다.
산화제는 단순한 보조물질이 아닌, 엔진 작동과 전체 추진 시스템의 안전성을 결정짓는 핵심 요소입니다. 이 시스템이 1초라도 제대로 작동하지 않으면, 엔진 정지, 추진력 상실, 폭발 등으로 전체 임무가 실패로 이어질 수 있습니다. 특히 발사 초기 단계에서 이 시스템의 고장은 바로 대형 사고로 연결됩니다.

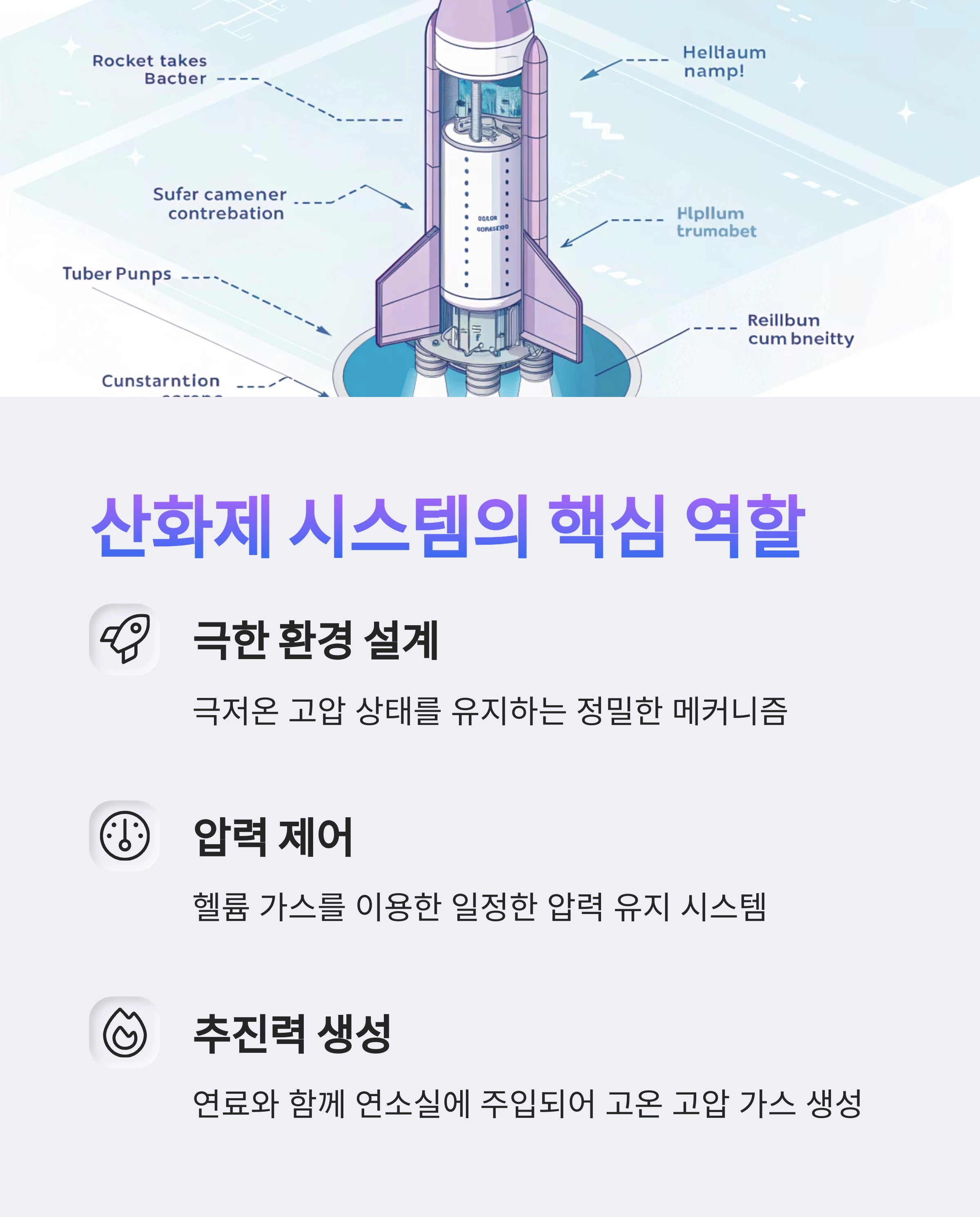

산화제 시스템의 구조와 우주선 내 역할
산화제 시스템은 단순한 배관과 펌프의 조합이 아니라, 우주라는 극한 환경에서 고에너지 연소가 안정적으로 이뤄지도록 설계된 정밀한 메커니즘입니다. 우선 산화제를 저장하는 탱크는 극저온 고압 상태를 유지하며, 헬륨 가스를 이용한 가압 시스템이 일정한 압력으로 산화제를 밀어내는 역할을 합니다.
이 산화제는 고속 회전하는 터보펌프를 통해 연료와 함께 높은 압력으로 연소실에 주입되며, 그 안에서 연소 반응이 발생해 고온 고압의 가스가 노즐을 통해 분사됩니다. 이 모든 과정에서 어느 하나라도 고장이 나면 연소 불량, 추력 상실, 심지어 폭발로 이어지는 연쇄 반응이 발생할 수 있습니다.
실제 실패 사례: 누리호 1차와 뱅가드 로켓
2021년 10월, 한국형 발사체 누리호의 1차 발사는 3단 산화제 공급 시스템에 결함이 생기면서 실패로 이어졌습니다. 내부 헬륨 탱크의 고정장치가 이탈하며 압력이 급격히 떨어졌고, 이로 인해 엔진이 조기 종료되어 위성이 궤도에 오르지 못했습니다. 이는 정밀한 압력 제어와 시스템 설계의 중요성을 드러낸 사례였습니다.
미국의 뱅가드 로켓 역시 산화제 압력 저하로 인해 발사 2초 만에 폭발했습니다. 원인은 산화제 주입 시점의 오류와 압력 불균형이었으며, 이는 산화제 시스템 고장이 발사 실패의 가장 주요 원인 중 하나임을 보여주는 대표적 사례입니다.
산화제 공급 실패 시 발생 가능한 4대 주요 위험
첫 번째, 엔진 정지입니다. 산화제 공급이 중단되면 연소 반응이 멈추고 엔진이 꺼지며, 이는 궤도 진입 실패로 곧바로 연결됩니다.
두 번째, 불완전 연소로 인한 추진력 감소입니다. 산화제 양이 부족하거나 공급이 불규칙하면 연료가 제대로 타지 않아 출력이 줄고, 결과적으로 비행 궤도에 오류가 발생합니다.
세 번째, 폭발 위험입니다. 배관 누설, 밸브 고장, 압력 급강하 등이 연소실 내부의 압력 불균형을 유발하고, 이는 수격작용(유체 충격)이나 배관 파열로 이어져 전체 시스템이 폭발할 수 있습니다.
네 번째, 구조적 손상 및 연쇄 붕괴입니다. 압력 변화로 인해 탱크나 배관에 균열이나 손상이 생기면 추가적인 누설과 붕괴가 연쇄적으로 일어나고, 이는 회복 불가능한 전체 시스템 실패를 초래할 수 있습니다.
산화제 시스템 고장의 기술적 원인
산화제 시스템은 복합적인 설계 결함과 환경적 요인에 취약합니다. 대표적인 고장 원인은 가압 시스템의 불안정입니다. 헬륨 가스가 제대로 주입되지 않거나 탱크 고정이 풀리면 산화제 흐름이 불규칙해져 연소 불량이 발생합니다.
밸브의 전기적 오류, 센서 오작동, 제어 시스템의 통신 장애도 공급 오류를 일으킬 수 있으며, 로켓 발사 시 발생하는 강한 진동과 가속도는 기계적 스트레스와 부품 이탈로 이어질 수 있습니다.
산화제 자체의 특성도 문제입니다. 액체산소는 기화가 빠르고, 아산화질소는 충격에 민감해 내부 폭발을 유발할 수 있습니다. 이러한 특성은 설계 초기부터 정밀하게 고려되어야 합니다.
누리호 실패와 개선 조치의 상세 타임라인
1차 발사 실패 후 기술진은 헬륨 탱크 고정 구조의 문제를 빠르게 확인하고 8개월간 탱크 보강, 맨홀 구조 개선, 압력 제어 시스템 강화 등의 대대적 개선 작업을 진행했습니다. 이는 단순한 부품 수리가 아니라 전체 산화제 시스템의 재설계에 가까운 조치였으며, 이러한 조치 덕분에 2차 발사는 성공적으로 궤도 진입에 성공했습니다. 이 사례는 구조 보완과 시스템 다중화가 실질적인 성과로 이어질 수 있다는 교훈을 줍니다.
산화제 시스템 안정화를 위한 설계 대응 방안
산화제 시스템은 발사 전 최우선 검증 대상이 되어야 합니다. 탱크와 배관의 이음부는 정밀 용접과 다중 구조로 설계되어야 하며, 헬륨 공급 시스템은 이중 라인으로 구성해 고장 시에도 예비 라인이 작동할 수 있도록 해야 합니다.
밸브 제어 장치는 자동 진단 기능과 알람 기능을 포함한 스마트 시스템으로 업그레이드되어야 하며, 진동과 온도 변화에 강한 초합금 소재나 복합재료를 적극 활용해 구조적 신뢰성을 높여야 합니다.
이러한 설계 대응은 누리호 2차 발사에서 실질적으로 적용되었고, 향후 차세대 발사체에서도 핵심 설계 기준으로 자리 잡고 있습니다.
최종 인용: 우주 설계 원칙이 주는 교훈
“우주에서는 나사 하나의 결함이 전체 임무를 무너뜨릴 수 있다.”
산화제 공급 시스템은 그만큼 최고 수준의 정밀성과 신뢰성을 요구합니다. 설계자는 모든 실패 가능성을 사전에 검토하고, 그에 대한 구조적, 전기적, 환경적 대응책을 갖춰야 합니다. 이것이 진정한 우주공학의 기본이며, 생존 전략입니다.
