로켓 엔진의 구성과 작동 원리
이 글에서는 뉴턴 제3 운동 법칙에 기반한 연소 원리와 추력 생성 과정을 상세히 설명합니다. 추진제 저장 및 공급 시스템 설계와 재생 냉각을 통한 내구성 확보 전략을 다룹니다.
정밀한 자세 제어 메커니즘, 경량 고강도 소재 활용, 구조 최적화, 최신 금속 적층 제조 기술까지 포괄적으로 살펴봅니다. 로켓 엔진의 핵심 요소를 심층적으로 이해할 수 있도록 구성되었습니다.
연소 원리와 작용·반작용 법칙
로켓 엔진의 근본 작동 원리는 뉴턴 제3 운동 법칙의 작용·반작용 원리에 기반합니다. 연소실에서 연료와 산화제가 화학 반응을 일으켜 수천 도 이상의 고온·고압 가스를 생성합니다. 생성된 가스는 노즐을 통해 초음속으로 가속되어 반대 방향으로 추력을 전달합니다.
추력의 크기는 배출 가스 속도와 질량 유량의 곱으로 정의됩니다. 에너지 변환 효율을 극대화하기 위해 연소실 형상과 노즐 팽창비를 정밀 설계합니다. 연료와 산화제 비율 및 분사 패턴을 최적화하여 안정적인 연소를 유지하고 불안정성을 방지합니다.
극한의 압력과 온도를 견디기 위해 내열 합금과 특수 코팅을 적용합니다. 이렇게 작용·반작용 법칙을 실제 설계에 적용하여 화학 에너지를 운동 에너지로 직접 전환합니다.
추진제 저장 및 공급 시스템 설계
액체 로켓 엔진은 연료와 산화제를 별도의 탱크에 저장합니다. 헬륨이나 질소 같은 불활성 기체의 압력을 이용해 추진제를 연소실로 밀어 넣습니다. 다단 압축기를 활용한 고압 터보펌프 시스템은 연소실이 요구하는 압력을 생성합니다. 펌프에서 기포 발생을 방지하고 열 발생을 제어하는 것이 중요한 설계 과제입니다. 인젝터는 추진제를 연소실 직전에 미세 분무하여 혼합 효율을 극대화합니다. 고체 엔진은 연료와 산화제가 균일하게 혼합된 고체 그레인을 사용합니다. 점화 후 그레인은 제어된 속도로 연소하여 장시간 안정적인 추력을 제공합니다.
하이브리드 엔진은 고체 연료와 액체 또는 기체 산화제를 결합하여 성능 유연성을 확보합니다. 추진제의 물리적·화학적 특성에 따라 안전성과 신뢰성을 동시에 보장해야 합니다.
재생 냉각과 내구성 확보 전략
연소실과 노즐은 초고온·고압 가스에 지속적으로 노출됩니다. 재생 냉각 방식은 추진제를 냉각 채널로 순환시켜 벽면의 열을 흡수합니다. 예열된 추진제는 연소 효율을 높이는 이중 효과를 냅니다. 냉각 채널 설계는 열 전달 속도와 구조 강도 사이의 최적 균형을 요구합니다. 극한 부위 보호를 위해 필름 냉각과 격막 냉각이 보조적으로 사용됩니다.
적층 제조 기술은 복잡한 냉각 경로를 단일 공정으로 제작할 수 있게 합니다. 주기적인 비파괴 검사와 유지 보수는 열 피로와 미세 균열 발생을 방지합니다. 고강도 합금과 열 차단 코팅을 결합하여 장기 내구성을 확보합니다.
정밀한 방향 안정성과 제어 메커니즘
외부 비행 환경 변화에 즉각 대응하기 위해 정밀한 자세 제어가 필수적입니다. 추력 벡터 제어는 노즐을 짐벌링하여 각도를 조절하는 방식으로 구현됩니다. 유압식 또는 전기식 액추에이터가 짐벌 동작을 고정밀로 수행합니다. 보조 버니어 스러스터는 세부 회전과 자세 보정을 담당합니다. 관성항법장치와 자이로스코프는 실시간으로 자세 정보를 제공합니다.
비행 컴퓨터는 칼만 필터 등 알고리즘으로 센서 데이터를 융합합니다. 이러한 협동 제어 과정을 통해 로켓은 정확한 궤도를 유지합니다. 대기권 비행 단계에서는 그리드 핀과 반동 제어 스러스터가 추가됩니다.

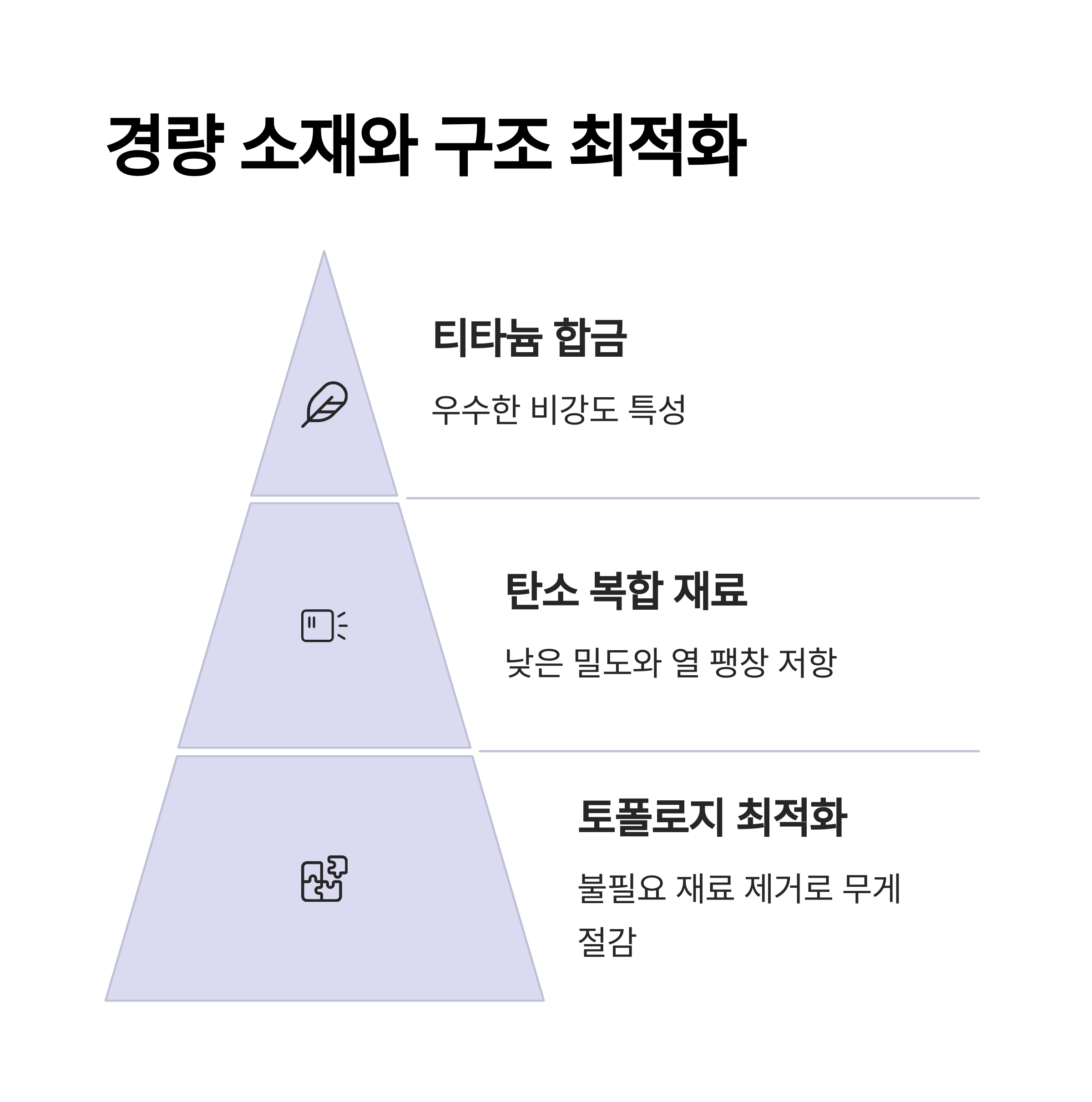

경량 소재 활용과 구조 최적화 전략
엔진 전체 중량은 비행 성능과 연료 효율에 직접적인 영향을 미칩니다. 티타늄 합금은 우수한 비강도(강도 대비 중량) 특성을 제공합니다. 탄소 복합 재료는 낮은 밀도와 높은 열 팽창 저항으로 구조 안정성을 보장합니다. 알루미늄-리튬 합금과 인코넬 같은 고온 합금도 부품별로 최적화되어 사용됩니다. 구조 최적화에는 형상 최적화 알고리즘과 유한 요소 해석이 활용됩니다.
토폴로지 최적화를 통해 불필요한 재료를 제거하여 무게를 추가로 절감합니다. 복합 재료와 금속의 하이브리드 조합은 탑재능력과 안전성을 동시에 확보합니다. 이러한 경량화 노력은 전체 발사체의 연료 절감과 비용 절감으로 이어집니다.
최신 금속 적층 제조 혁신 적용 사례
금속 적층 제조(AM)는 복잡한 연소실 형상과 냉각 채널을 단일 부품으로 제작합니다. 선택적 레이저 용융과 전자 빔 용융 기술이 합금 분말을 층층이 용융합니다. 공정 매개변수 최적화는 열 변형과 잔류 응력을 최소화하는 데 필수적입니다. 후처리 열처리와 HIP 공정은 미세 구조를 균일하게 하고 강도를 향상시킵니다. AM 부품은 부품 수를 획기적으로 줄여 조립 시간과 물류 비용을 절감합니다.
디지털 트윈과 연계된 생산 시스템은 설계 변경 시 신속한 엔진 개발을 가능케 합니다. 품질 관리는 초음파 검사와 X선 CT 스캔 등 비파괴 검사 기법으로 수행됩니다. 이러한 적층 제조 패러다임은 로켓 엔진 생산 분야에 혁신을 가져오고 있습니다.
